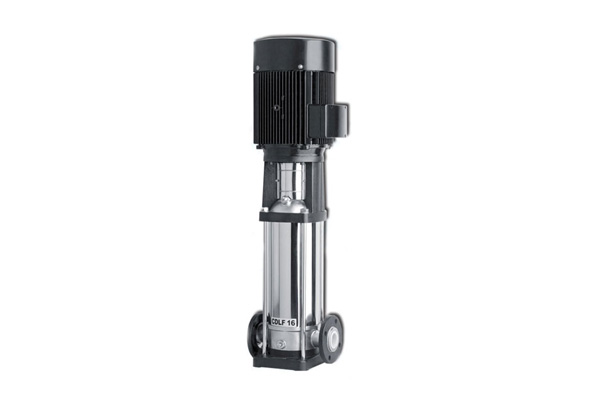

CDL型立式多級離心泵

CDL型立式多級離心泵是新光明在國外較好泵型之基礎上結合用戶的使用要求及消防有關標準，并根據JB/TQ6435-92標準設計制造的新一代產品。

水泵吸入、排出口位于同一直線上。轉子部件由軸、葉輪、葉輪擋套、軸套等零件組成，進水段、中段、出水段用拉緊螺栓聯結。軸封采用機械密封，用平衡室的壓力水進行潤滑和冷卻。是各大行業冷熱水或物理化學性質類似于水等液體輸送的較佳泵型。

查看更多【多級泵】產品

021-62586878

CDL型立式多級離心泵產品概述

新光明產品全部采用計算機設計和優化處理，公司擁有雄厚的技術力量、豐富的生產經驗和完善的檢測手段，從而保證產品質量的穩定可靠

CDL型立式多級離心泵工作原理

當電機帶動軸上的葉輪高速旋轉時，充滿在葉輪內的液體在離心力的作用下，從葉輪中心沿著葉片間的流道甩向葉輪的四周，由于液體受到葉片的作用，使壓力和速度同時增加，經過導殼的流道而被引向次一級的葉輪，這樣，逐次地流過所有的葉輪和導殼，進一步使液體的壓力能量增加。將每個葉輪逐級疊加之后，就獲得一定揚程。

CDL型立式多級離心泵是90年代較新泵型。較大優點節能、占地面積小、安裝方便、性能穩定、外套用1Cr18Ni9Ti良好不銹鋼,軸封用耐磨機械密封,無泄漏、使用壽命長。以水力平衡解決軸向力,因而泵運轉平穩、低噪音,安裝條件優于DL型泵,可以簡便安裝于任一段水平管路中間。水力效率高，性能范圍廣，進出口直徑25-100毫米，流量每小時2～72噸，揚程25～150米，共9個系列70多個規格，完全能滿足高層建筑、深井礦等的給排水及消防設施需要,是各大行業冷熱水或一般介質、理化性質類似于水等液體輸送的較佳泵型。

CDL型立式多級離心泵型號參數

型號	級數	流量	揚程	轉速	電機功率	效率	必需汽蝕余量	重量
型號	級數	m3/h	M	r/min	kw	%	NPSH	KG
25GDL2-12	3	2	36	2900	1.1	30	2.9	58
25GDL2-12	4	2	48	2900	1.1	30	2.9	62
25GDL2-12	5	2	60	2900	2	30	2.9	68
25GDL2-12	6	2	72	2900	2	30	2.9	72
25GDL2-12	7	2	84	2900	2	30	2.9	78
25GDL2-12	8	2	96	2900	2.2	30	2.9	82
25GDL2-12	9	2	108	2900	2	30	2.9	86
25GDL2-12	10	2	120	2900	3	30	2.9	98
25GDL2-12	11	2	132	2900	3	30	2.9	102
25GDL2-12	12	2	144	2900	3	30	2.9	102
25GDL2-12	13	2	156	2900	4	30	2.9	110
25GDL2-12	14	2	168	2900	4	30	2.9	110
25GDL2-12	15	2	180	2900	4	30	2.9	110
型號	級數	流量	揚程	轉速	電機功率	效率	必需汽蝕余量	重量
型號	級數	m3/h	M	r/min	kw	%	NPSH	KG
25GDL4-11	3	4	33	2900	1.1	42	2.9	58
25GDL4-11	4	4	44	2900	1.5	42	2.9	65
25GDL4-11	5	4	55	2900	2.2	42	2.9	72
25GDL4-11	6	4	66	2900	2.2	42	2.9	76
25GDL4-11	7	4	77	2900	3	42	2.9	86
25GDL4-11	8	4	88	2900	3	42	2.9	90
25GDL4-11	9	4	99	2900	3	42	2.9	94
25GDL4-11	10	4	110	2900	4	42	2.9	110
25GDL4-11	11	4	121	2900	4	42	2.9	114
25GDL4-11	12	4	132	2900	4	42	2.9
25GDL4-11	13	4	143	2900	4	42	2.9
25GDL4-11	14	4	154	2900	5.5	42	2.9
25GDL4-11	15	4	165	2900	5.5	42	2.9
型號	級數	流量	揚程	轉速	電機功率	效率	必需汽蝕余量	重量
型號	級數	m3/h	M	r/min	kw	%	NPSH	KG
40GDL6-12	3	6	36	2900	1.5	52	2.9	72
40GDL6-12	4	6	48	2900	2.2	52	2.9	78
40GDL6-12	5	6	60	2900	2.2	52	2.9	82
40GDL6-12	6	6	72	2900	3	52	2.9	92
40GDL6-12	7	6	84	2900	3	52	2.9	96
40GDL6-12	8	6	96	2900	4	52	2.9	112
40GDL6-12	9	6	108	2900	4	52	2.9	116
40GDL6-12	10	6	120	2900	4	52	2.9	120
40GDL6-12	11	6	132	2900	5.5	52	2.9	140
40GDL6-12	12	6	144	2900	5.5	52	2.9
40GDL6-12	13	6	156	2900	7.5	52	2.9
40GDL6-12	14	6	168	2900	7.5	52	2.9
40GDL6-12	15	6	180	2900	7.5	52	2.9
型號	級數	流量	揚程	轉速	電機功率	效率	必需汽蝕余量	重量
型號	級數	m3/h	M	r/min	kw	%	NPSH	KG
50GDL12-15	2	12	30	2900	2.2	57	3.5	113
50GDL12-15	3	12	45	2900	3	57	3.5	129
50GDL12-15	4	12	60	2900	4	57	3.5	149
50GDL12-15	5	12	75	2900	5.5	57	3.5	181
50GDL12-15	6	12	90	2900	5.5	57	3.5	190
50GDL12-15	7	12	105	2900	7.5	57	3.5	204
50GDL12-15	8	12	120	2900	7.5	57	3.5	212
50GDL12-15	9	12	135	2900	11	57	3.5	265
50GDL12-15	10	12	150	2900	11	57	3.5	273
型號	級數	流量	揚程	轉速	電機功率	效率	必需汽蝕余量	重量
型號	級數	m3/h	M	r/min	kw	%	NPSH	KG
50GDL12-25	1	12	25	2900	2.2	57	3.5	105
50GDL12-25	2	12	50	2900	4	57	3.5	119
50GDL12-25	3	12	75	2900	5.5	57	3.5	138
50GDL12-25	4	12	100	2900	7.5	57	3.5	157
50GDL12-25	5	12	125	2900	11	57	3.5	184
50GDL12-25	6	12	150	2900	11	57	3.5	191
50GDL12-25	7	12	175	2900	15	57	3.5	210
50GDL12-25	8	12	200	2900	15	57	3.5	229
型號	級數	流量	揚程	轉速	電機功率	效率	必需汽蝕余量	重量
型號	級數	m3/h	M	r/min	kw	%	NPSH	KG
50GDL18-15	2	18	30	2900	3	63	4	122
50GDL18-15	3	18	45	2900	4	63	4	142
50GDL18-15	4	18	60	2900	5.5	63	4	175
50GDL18-15	5	18	75	2900	7.5	63	4	189
50GDL18-15	6	18	90	2900	7.5	63	4	198
50GDL18-15	7	18	105	2900	11	63	4	252
50GDL18-15	8	18	120	2900	11	63	4	261
50GDL18-15	9	18	135	2900	15	63	4	280
50GDL18-15	10	18	150	2900	15	63	4	289
型號	級數	流量	揚程	轉速	電機功率	效率	必需汽蝕余量	重量
型號	級數	m3/h	M	r/min	kw	%	NPSH	KG
50GDL18-24	1	18	24	2900	3	63	4	122
50GDL18-24	2	18	48	2900	4	63	4	142
50GDL18-24	3	18	72	2900	7.5	63	4	175
50GDL18-24	4	18	96	2900	11	63	4	230
50GDL18-24	5	18	120	2900	11	63	4	247
50GDL18-24	6	18	144	2900	15	63	4	265
50GDL18-24	7	18	168	2900	18.5	63	4	274
50GDL18-24	8	18	192	2900	22	63	4	301
型號	級數	流量	揚程	轉速	電機功率	效率	必需汽蝕余量	重量
型號	級數	m3/h	M	r/min	kw	%	NPSH	KG
65GDL24-12	2	24	24	2900	3	63	4	122
65GDL24-12	3	24	36	2900	4	63	4	142
65GDL24-12	4	24	48	2900	5.5	63	4	175
65GDL24-12	5	24	60	2900	7.5	63	4	189
65GDL24-12	6	24	72	2900	7.5	63	4	252
65GDL24-12	7	24	84	2900	11	63	4	261
65GDL24-12	8	24	96	2900	11	63	4	280
65GDL24-12	9	24	108	2900	15	63	4	289
65GDL24-12	10	24	120	2900	15	63	4	298
65GDL24-12	11	24	132	2900	15	63	4	317
65GDL24-12	12	24	144	2900	18.5	63	4	346
型號	級數	流量	揚程	轉速	電機功率	效率	必需汽蝕余量	重量
型號	級數	m3/h	M	r/min	kw	%	NPSH	KG
65GDL24-24	1	24	24	2900	3	63	4	122
65GDL24-24	2	24	48	2900	5.5	63	4	175
65GDL24-24	3	24	72	2900	7.5	63	4	189
65GDL24-24	4	24	96	2900	11	63	4	262
65GDL24-24	5	24	120	2900	15	63	4	317
65GDL24-24	6	24	144	2900	18.5	63	4	346
型號	級數	流量	揚程	轉速	電機功率	效率	必需汽蝕余量	重量
型號	級數	m3/h	M	r/min	kw	%	NPSH	KG
80GDL36-12	2	36	24	2900	4	71	4.2	193
80GDL36-12	3	36	36	2900	5.5	71	4.2	227
80GDL36-12	4	36	48	2900	7.5	71	4.2	244
80GDL36-12	5	36	60	2900	11	71	4.2	292
80GDL36-12	6	36	72	2900	11	71	4.2	302
80GDL36-12	7	36	84	2900	15	71	4.2	322
80GDL36-12	8	36	96	2900	15	71	4.2	332
80GDL36-12	9	36	108	2900	18.5	71	4.2	365
80GDL36-12	10	36	120	2900	18.5	71	4.2	375
型號	級數	流量	揚程	轉速	電機功率	效率	必需汽蝕余量	重量
型號	級數	m3/h	M	r/min	kw	%	NPSH	KG
80GDL36-24	1	36	24	2900	4	71	4.2	193
80GDL36-24	2	36	48	2900	7.5	71	4.2	193
80GDL36-24	3	36	72	2900	11	71	4.2	227
80GDL36-24	4	36	96	2900	15	71	4.2	244
80GDL36-24	5	36	120	2900	18.5	71	4.2	292
型號	級數	流量	揚程	轉速	電機功率	效率	必需汽蝕余量	重量
型號	級數	m3/h	M	r/min	kw	%	NPSH	KG
80GDL54-14	2	54	28	2900	7.5	73	4	218
80GDL54-14	3	54	42	2900	11	73	4	267
80GDL54-14	4	54	56	2900	15	73	4	287
80GDL54-14	5	54	70	2900	18.5	73	4	320
80GDL54-14	6	54	84	2900	18.5	73	4	330
80GDL54-14	7	54	98	2900	22	73	4	373
80GDL54-14	8	54	112	2900	30	73	4	400

80GDL54-14	9	54	126	2900	30	73	4	421
80GDL54-14	10	54	140	2900	37	73	4	432
型號	級數	流量	揚程	轉速	電機功率	效率	必需汽蝕余量	重量
		m3/h	M	r/min	kw	%	NPSH	KG
80GDL54-28	1	54	28	2900	7.5	73	4	218
80GDL54-28	2	54	56	2900	15	73	4	287
80GDL54-28	3	54	84	2900	18.5	73	4	320
80GDL54-28	4	54	112	2900	30	73	4	453
80GDL54-28	5	54	140	2900	37	73	4	493
型號	級數	流量	揚程	轉速	電機功率	效率	必需汽蝕余量	重量
		m3/h	M	r/min	kw	%	NPSH	KG
100GDL72-14	2	72	28	2900	11	73	4.5	276
100GDL72-14	3	72	42	2900	15	73	4.5	298
100GDL72-14	4	72	56	2900	18.5	73	4.5	336
100GDL72-14	5	72	70	2900	22	73	4.5	381
100GDL72-14	6	72	84	2900	30	73	4.5	453
100GDL72-14	7	72	98	2900	30	73	4.5	466
100GDL72-14	8	72	112	2900	37	73	4.5	493
100GDL72-14	9	72	126	2900	37	73	4.5	582
100GDL72-14	10	72	140	2900	45	73	4.5	595
型號	級數	流量	揚程	轉速	電機功率	效率	必需汽蝕余量	重量
		m3/h	M	r/min	kw	%	NPSH	KG
100GDL72-28	1	72	28	2900	11	73	4.5	276
100GDL72-28	2	72	56	2900	18.5	73	4.5	336
100GDL72-28	3	72	84	2900	30	73	4.5	453
100GDL72-28	4	72	112	2900	37	73	4.5	582
100GDL72-28	5	72	140	2900	45	73	4.5	595
型號	級數	流量	揚程	轉速	電機功率	效率	必需汽蝕余量	重量
		m3/h	M	r/min	kw	%	NPSH	KG
100GDL100-30	1	100	30	2900	18.5	73	4.5	336
100GDL100-30	2	100	60	2900	30	73	4.5	453
100GDL100-30	3	100	90	2900	37	73	4.5	493
100GDL100-30	4	100	120	2900	55	73	4.5	640
100GDL100-30	5	100	150	2900	75	73	4.5	840
100GDL100-30	6	100	180	2900	75	73	4.5	855
100GDL100-30	7	100	210	2900	90	73	4.5	870
型號	級數	流量	揚程	轉速	電機功率	效率	必需汽蝕余量	重量
		m3/h	M	r/min	kw	%	NPSH	KG
125GDL100-20	2	108	40	2900	18.5	74	4.5	292
125GDL100-20	3	108	60	2900	30	74	4.5	430
125GDL100-20	4	108	80	2900	37	74	4.5	463
125GDL100-20	5	108	100	2900	45	74	4.5	555
125GDL100-20	6	108	120	2900	55	74	4.5	640
125GDL100-20	7	108	140	2900	75	74	4.5	840
125GDL100-20	8	108	160	2900	75	74	4.5	855
125GDL100-20	9	108	180	2900	90	74	4.5	870
125GDL100-20	10	108	200	2900	90	74	4.5	955
型號	級數	流量	揚程	轉速	電機功率	效率	必需汽蝕余量	重量
		m3/h	M	r/min	kw	%	NPSH	KG
125GDL100-30	1	100	30	2900	18.5	74	4.5	336
125GDL100-30	2	100	60	2900	30	74	4.5	453
125GDL100-30	3	100	90	2900	37	74	4.5	493
125GDL100-30	4	100	120	2900	55	74	4.5	640
125GDL100-30	5	100	150	2900	75	74	4.5	840
125GDL100-30	6	100	180	2900	75	74	4.5	855
125GDL100-30	7	100	210	2900	90	74	4.5	870
型號	級數	流量	揚程	轉速	電機功率	效率	必需汽蝕余量	重量
		m3/h	M	r/min	kw	%	NPSH	KG
150GDL160-20	2	160	40	2900	30	78	4.5	422
150GDL160-20	3	160	60	2900	37	78	4.5	452
150GDL160-20	4	160	80	2900	55	78	4.5	613
150GDL160-20	5	160	100	2900	75	78	4.5	820
150GDL160-20	6	160	120	2900	75	78	4.5	836
150GDL160-20	7	160	140	2900	90	78	4.5	922
型號	級數	流量	揚程	轉速	電機功率	效率	必需汽蝕余量	重量
		m3/h	M	r/min	kw	%	NPSH	KG
150GDL160-30	1	160	30	2900	30	78	4.5	422
150GDL160-30	2	160	60	2900	37	78	4.5	452
150GDL160-30	3	160	90	2900	55	78	4.5	613
150GDL160-30	4	160	120	2900	75	78	4.5	820
150GDL160-30	5	160	150	2900	90	78	4.5	922
150GDL160-30	6	160	180	2900	110	78	4.5	1210
150GDL160-30	7	160	210	2900	132	78	4.5	1360
